进制计数器原理与应用

一、计数器概述

1.1 计数器的定义

计数器是数字电路系统中的一种基本时序逻辑部件，其主要功能是记录输入脉冲的个数，实现计数操作。它由触发器构成，具有记忆功能，广泛应用于定时、分频、产生节拍脉冲等场合。

1.2 计数器的分类

• 按计数进制分：二进制计数器、十进制计数器、任意进制计数器（如N进制计数器）。
• 按计数增减趋势分：加法计数器、减法计数器、可逆计数器（加/减计数器）。
• 按触发器翻转时序分：同步计数器、异步计数器。

二、进制计数器核心原理

2.1 二进制计数器

• 基本原理：以2为基数，逢二进一。由n个触发器可构成2^n进制的计数器。
• 典型电路：常用JK触发器或D触发器构成，结构简单，是其他进制计数器的基础。
• 状态转换图：清晰地展示了从000...到111...的循环过程。

2.2 十进制计数器（8421BCD码计数器）

• 基本原理：采用二-十进制编码（BCD码），用4位二进制数表示1位十进制数（0-9），逢十进一。
• 实现方法：在4位二进制计数器（模16）的基础上，通过反馈清零或反馈置数法，跳过1010-1111六个无效状态，实现模10计数循环。

2.3 任意进制（N进制）计数器

• 设计核心：在模M（M>N）计数器的基础上，利用清零端或置数端，强制计数器在达到所需状态时提前归零或跳转到特定状态，从而将计数循环修改为N个状态。
• 设计步骤：

1. 选择模M计数器（如74LS161同步二进制计数器）。

1. 写出N进制计数器的状态转换表。

1. 确定清零或置数信号产生的条件（状态）。

1. 画出逻辑电路图。

三、同步与异步计数器

3.1 同步计数器

• 特点：所有触发器的时钟端连接在同一时钟脉冲信号上，状态更新同时发生。
• 优点：工作速度快，无异步计数器中的“竞争-冒险”问题，可靠性高。
• 缺点：控制逻辑相对复杂。

3.2 异步计数器

• 特点：低位触发器的输出作为高位触发器的时钟信号，触发器状态更新有先后顺序（纹波计数器）。
• 优点：电路结构简单。
• 缺点：工作速度较慢，存在传输延迟累积，可能产生尖峰脉冲。

四、集成计数器及其应用

4.1 常用集成计数器芯片介绍

• 74LS161：4位二进制同步加法计数器，具有异步清零、同步置数功能。
• 74LS160：十进制同步加法计数器，引脚与74LS161兼容。
• 74LS190：十进制同步加/减计数器。

4.2 应用实例：用集成计数器构成N进制计数器

• 反馈清零法：利用芯片的异步清零端（如74LS161的CLR'）。当计数器达到某个临时状态（如N）时，通过门电路产生清零信号，使计数器立即归零。该状态存在时间极短。
• 反馈置数法：利用芯片的同步置数端（如74LS161的LOAD'）。计数器从某个预置数开始计数，达到终止状态时，产生置数信号，在下一个时钟沿到来时，将预置数重新装入计数器。此法计数循环中包含预置数状态。

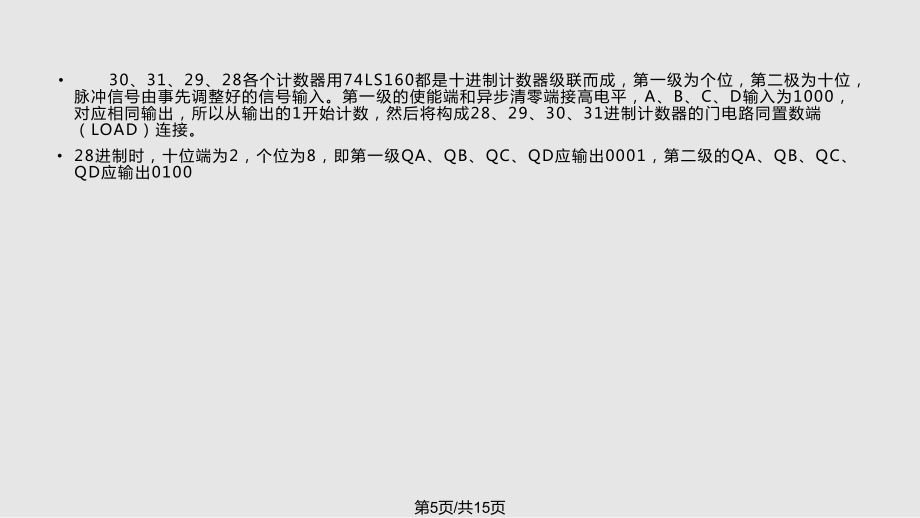

• 级联扩展：通过多片计数器级联（同步级联或异步级联），可以扩展计数容量，构成大模数计数器。

五、计数器综合应用

5.1 定时与分频

计数器可对高频时钟进行分频，产生各种频率的时基信号，是数字钟、定时器的核心。

5.2 序列信号发生器

将计数器与组合逻辑电路（如数据选择器）结合，可以产生特定的脉冲序列。

5.3 在数字系统中的地位

计数器是CPU中程序计数器（PC）、定时器/计数器、频率计、交通灯控制器等众多数字设备不可或缺的组成部分。

六、本章小结与思考

• 进制计数器的核心是状态数量的控制和状态循环的设计。
• 掌握用集成计数器芯片通过反馈法构成任意进制计数器的方法是重点。
• 理解同步与异步计数器的差异及各自适用场景。
• 思考：如何用74LS161设计一个模60的计数器（用于秒、分计数）？

---
PPT课件设计建议：配合原理图、状态表、时序波形图、芯片引脚图等插图，并设置动画分步演示计数过程和反馈信号的产生。可通过仿真软件（如Multisim）演示电路效果，增强理解。
